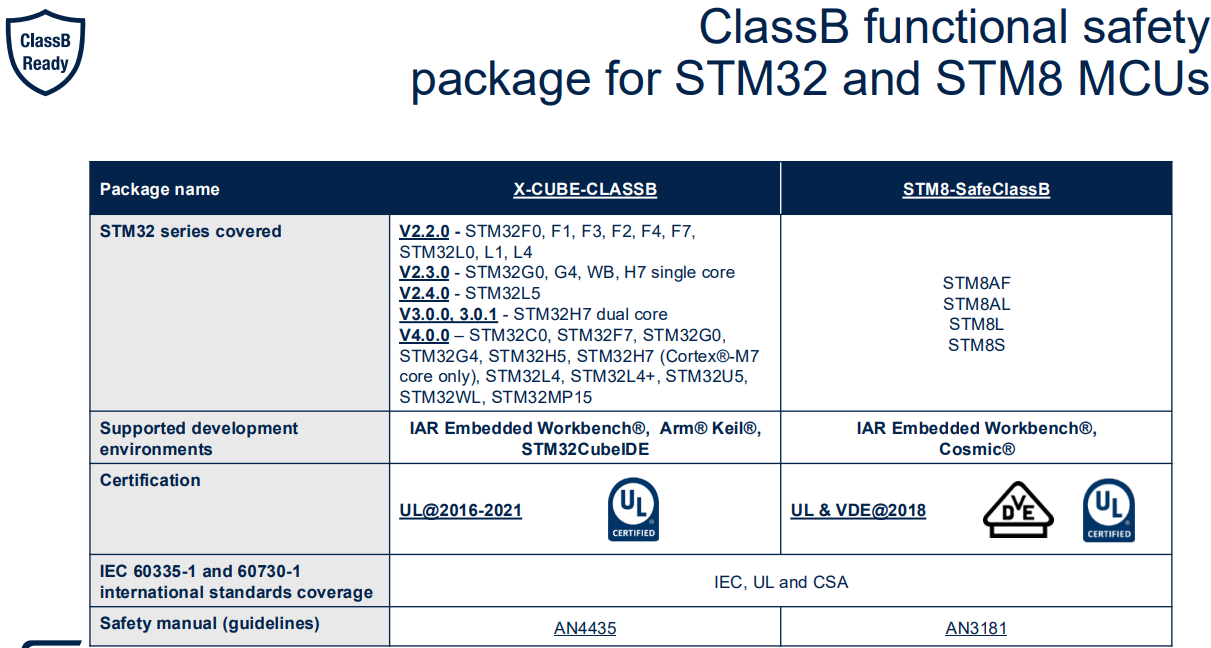

X-CUBE-CLASSB 라이브러리 패키지는 지원 기간이 오래된 만큼 여러가지 버전이 존재합니다.

이 중에서 최신의 X-CUBE-CLASSB 버전 4.0.0은 기존 3.0.1 이전 버전 대비 큰 변화가 적용된 버전입니다. 가장 큰 변화는 구 버전에서는 소스코드 레벨로 제공되던 패키지에 대해 IDE가 변경될 때마다 코드 조합을 변경해 주어야 했지만 이제는 그럴 필요가 없이 소프트웨어 패키지가 라이브러리 파일 형태로 제공되기 때문에 이에 전체적으로 패키지 구조가 더 단순해졌으며 이것은 사용자의 쉬운 소프트웨어 통합에 도움을 줍니다.

추가적으로 구버전 STL 패키지에는 펌웨어의 제한사항 등이 있을 수 있어 어셈블리 소스 코드 내 레지스터 저장/복원 코드 직접 삽입 및 수정, 컴파일러 버전 변경 시 어셈블리 코드 재조정과 같은 사용자에게 부담을 줄 수도 있습니다.

1. 최신 C/C++ 호출 규약 준수

• 구버전 STL 패키지의 어셈블리 기반 CPU 및 SRAM 자체 테스트 코드는 최신 C/C++ 호출 규약(ARM AAPCS ABI 2015)을 완벽히 준수하지 않음
• 최신 컴파일러는 엄격한 호출 규약을 요구하므로, 구버전 코드는 호환성 및 안정성 문제를 일으킬 수 있음

2. 레지스터 보존 문제 해결

• 구버전 펌웨어에서는 핵심 레지스터(R4~R11 등)의 값이 테스트 과정에서 제대로 보존되지 않아 시스템 안정성 저하 우려
• 최신 패키지는 레지스터 저장 및 복원 코드를 포함하여 CPU 및 SRAM 테스트 시 레지스터 값이 손실되지 않도록 개선됨

3. 컴파일러 최적화 및 호환성 문제

• 과거에는 낮은 최적화 수준을 스타트업 코드에만 적용했으나, 이는 최신 컴파일러 환경에서 비효율적이고 비호환적임
• 최신 STL 패키지는 최신 컴파일러 최적화 및 호출 규약에 맞춰 어셈블리 소스를 조정하여 효율성과 호환성을 보장함

4. SRAM 테스트 시 스택 파괴 문제 해결

• 구버전 SRAM 테스트는 스택 내용을 파괴하여 레지스터 백업에 문제가 있었음
• 최신 패키지는 별도의 백업 RAM 영역을 활용해 레지스터 값을 안전하게 저장 및 복원하는 방식을 적용함

5. HAL 버전 및 열거형(enum) 정의 호환성

• 구버전 HAL과의 SUCCESS 열거형 정의 불일치로 인해 함수 반환값 처리에 문제가 발생할 수 있음
• 최신 STL 패키지는 별도의 STL 전용 열거형을 정의하여 함수 결과 검증을 명확히 하고, HAL 버전 차이에 따른 문제를 최소화함

즉, 최신 STL 패키지를 사용하면 최신 컴파일러와 HAL 환경에 맞는 안정적이고 호환성 높은 펌웨어를 구현할 수 있으며, CPU 및 SRAM 테스트 과정에서 발생할 수 있는 레지스터 손실, 스택 파괴, 호출 규약 미준수 등의 문제를 효과적으로 해결할 수 있습니다. 따라서 제품의 신뢰성과 유지보수성을 위해 반드시 최신 STL 패키지를 사용하는 것울 권장합니다.

* 위의 글은 STMicroelectronics 에서 제공되었습니다.
